SMT線回流焊電機排風管監測----技術方案

方案概述

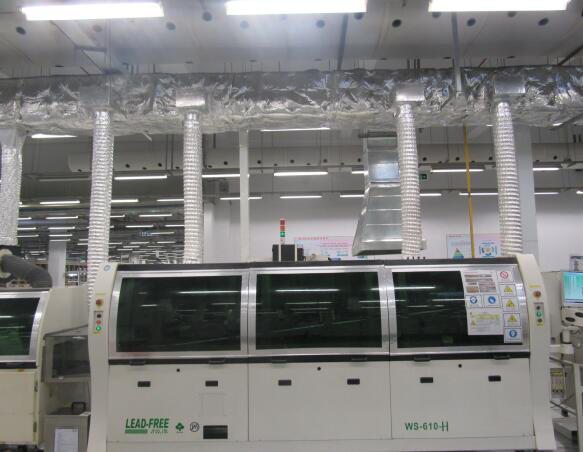

SMT線,回流爐排風管的風速,電機的運行狀態,進行監測

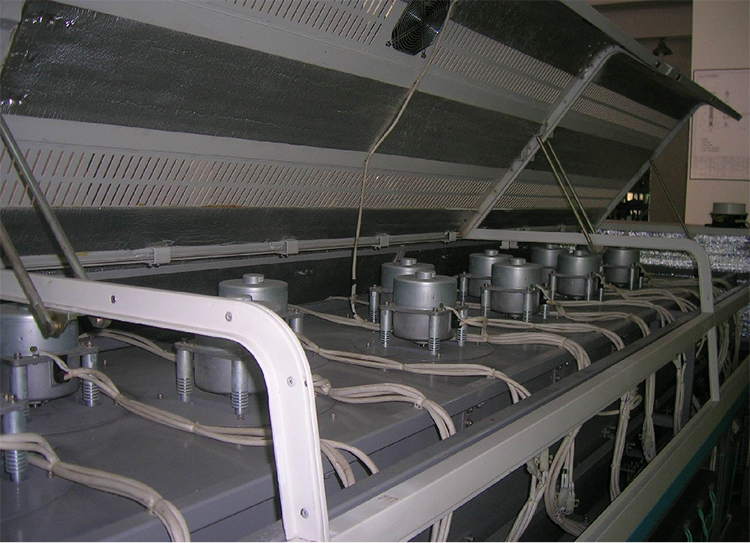

電機運行狀態,主要關注電機是否正常運行,是否有過載、溫升、振動動等異常現象出現;避免出現電機故障停機,工作人員還未發現,或是未能即時發現的情況;

減少人工巡檢費時、費力,且不能及時檢測到故障的情況;

將采集到的排風管風速、電機運行狀態等數據,在電腦上展示,生成歷史數據,報表、曲線、趨勢;

并可將數據,推送至MES或其它第三方軟件平臺。

技術方案設計


根據回流爐的結構及特點,排風管風速及電機運行狀態數據采集系統的方案設計如下:

選配多回路的電力監測儀表,檢測每臺電機的工作電流;

根據現場要,可在電動機上,加裝振動傳感器,通過振動數據,判斷電機運行狀態;

在裝差壓原理的風速傳感器,檢測排風管風速;

電流、振動、風速數據,通過無線方式上傳至物聯網關,網關通過以太網口或WI-FI,轉發數據至平臺;

配置一套軟件平臺監控系統,或用戶已有的系統,如,MES,對采集的數據進行處理,實現用戶要求的工能。

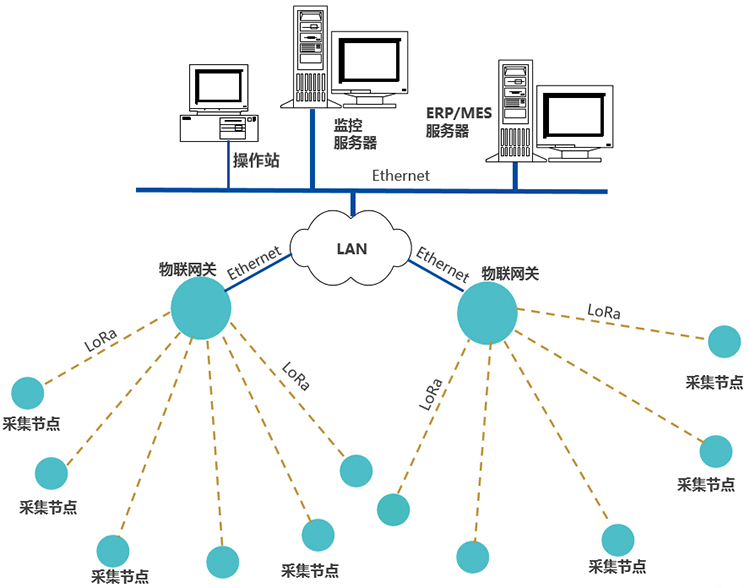

通信網絡方案設計

每個監測參數點,用電、振動、風速,安裝相應的采集裝置、傳感器,采集所需數據;

每個采集裝置、傳感器,通過LoRa無線通訊上傳數據至物聯網關,網關通過Ethernet或Wi-Fi,接入LAN,推送數據至企業生產管控服務器。

LoRa無線通信網絡技術參數:

無線頻段:490MHz( 430-510MHz ),可提供不同國家地區規定的頻段;

應用于跨車間、廠房,節點電池供電的無線傳輸;傳輸距離300m至5Km;

網關支持Ethernet/Wi-Fi/RS485等接口,可同時向多個系統上傳數據。

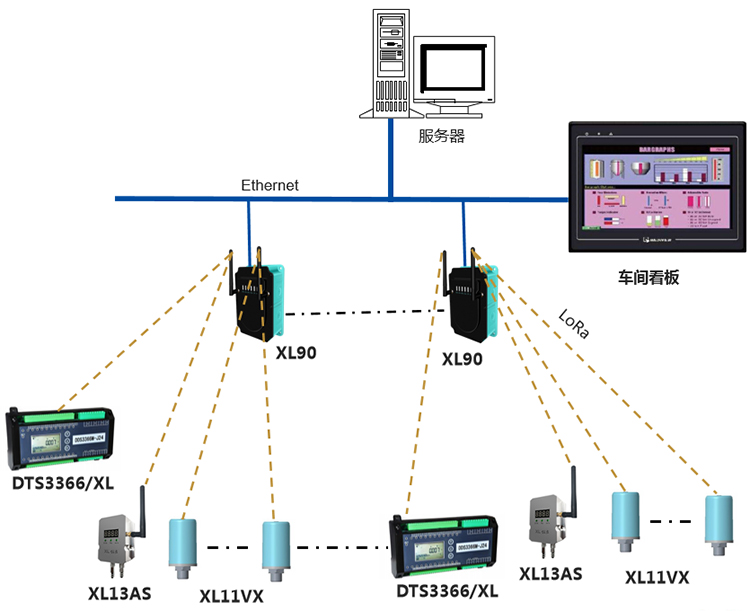

采集節點裝置配置示意圖

基于XIoT技術的回流爐運行狀態數據集系統,選擇DTSD3366/XL電力監測儀表,XL13AS無線風速傳感器、XL11VX無線振動傳感器,采集回流爐運行數據,無線上傳數據至XL90物聯網關:

每臺DTSD3366/XL ,同時采集多個回路的電流數居,根據回流爐電機的參數(有單相電機、有三相電機),選配相應參數的電力儀表及電流互感 器,采集設備上所有電機的電流數據;

XL13AS無線風速傳感器,采集排風管的風速;

X13振動傳感器,每臺電機配置1臺,吸鐵石固定安裝,電池供電。
